Tasmota,Relay Module,RS485,ESP8266 Контроллер Умного Дома BIG 1.0

Схема Подключения BIG Tasmota (PDF)

USB

U2 GPIO15/GPIO13 = GPIO13 TASMOTA

backlog sensor29 0,2,1; sensor29 1,2,1; sensor29 2,2,1; sensor29 3,2,1
backlog sensor29 4,2,1; sensor29 5,2,1; sensor29 6,2,1; sensor29 7,2,1
backlog SetOption36 0;SetOption65 1;wificonfig 4; SetOption59 1; timezone +3

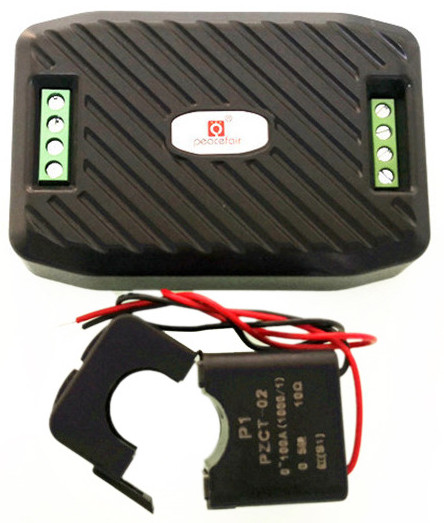

PZEM-016 RS485
PZEM-016 RS485

Схема: DipTrace Schematic – BIG-Tasmota-V1.0

Немного фоток сборки.
