Янв 282022


Если кому нужно продам. Пишите.

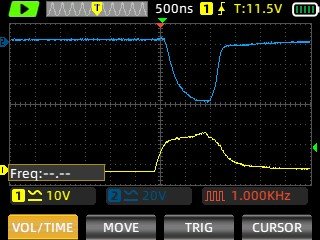

Подключение модуля SSR Version 1.0 (PDF)

DipTrace Schematic.3-SSR-V1.0

MCP23008-E/SO, 8-битный расширитель порта ввода/вывода

backlog sensor29 0,5,0; sensor29 1,5,0; sensor29 2,5,0
backlog sensor29 3,2,1; sensor29 4,2,1; sensor29 5,2,1

backlog SetOption36 0;SetOption65 1;wificonfig 4; SetOption59 1; TelePeriod 150; TimeZone +3

SetOption36 0 – 0 Disable boot loop control
SetOption65 1 – 1 Disable – Device recovery using fast power cycle detection
SetOption59 1 – 1 Enable Send tele/%topic%/STATE in addition to stat/%topic%/RESULT for commands: State, Power and any command causing a light to be turned on.
wificonfig 4 = Retry other AP without rebooting (default)

Корпус

https://www.chipdip.ru/product/d4mg

Ноя 112021


Вот что получилось.

ZibGee – Tasmota – MQTT Координатор.



ZigBee 4 симистора и 4 входа, 4x5v Выходов, DS18B20

Коричневый.

Коричневый+красный

VCC = 3.3V

Прошивка https://ptvo.info/

Прошивка: RomikZigBeeSwitch

Как прошить: https://zigbee.blakadder.com/flashing_ccloader.html

Прошивка: objcopy –gap-fill 0xFF –pad-to 0x040000 -I ihex Romik.Switch.V1.hex -O binary Romik.Switch.V1.bin
./ccloader /dev/ttyUSB0 Romik.Switch.V1.bin 1

Выходные контакты:
P20: Выход 1, GPIO, Внешняя подтяжка к +
P21: Выход 2, GPIO, Внешняя подтяжка к +
P22: Выход 3, GPIO, Внешняя подтяжка к +
P13: Выход 4, GPIO, Внешняя подтяжка к +
P12: Выход 5, GPIO, Внешняя подтяжка к +
P17: Выход 6, GPIO, Внешняя подтяжка к +
P16: Выход 7, GPIO, Внешняя подтяжка к +
P15: Выход 8, GPIO, Внешняя подтяжка к +

Входные контакты:
P00: Вход 1, GPIO, Внешняя подтяжка к +, Переключатель, Привязать к выходу 1
P01: Вход 2, GPIO, Внешняя подтяжка к +, Переключатель, Привязать к выходу 2
P04: Вход 3, GPIO, Внешняя подтяжка к +, Переключатель, Привязать к выходу 3
P05: Вход 4, GPIO, Внешняя подтяжка к +, Переключатель, Привязать к выходу 4
P06: Вход 5, DS18B20, Внешняя подтяжка к +

Схема – повторять не нужно – много недоработок.

DipTrace Schematic – zigbee-relay-v1.0

HA


sensor:

  - platform: mqtt
    unique_id: ZigBeeTempDS18B20
    name: "ZigBeeTest Temperature"
    state_topic: "tele/ZigBeeTest/SENSOR"
    value_template: "{{ value_json.ZbReceived['0xCE98'].AnalogValue | float }}"
    unit_of_measurement: "°C"
    availability_topic: "tele/ZigBeeTest/LWT"
    payload_available: "Online"
    payload_not_available: "Offline"
    device_class: temperature




- platform: mqtt
    unique_id: ZigBeeV1Switch_4
    name: ZigBeeV1Switch_4
    state_topic: "tele/ZigBeeTest/SENSOR"
    value_template: |-
      {%- if value_json.ZbReceived is defined and value_json.ZbReceived['0xCE98'] is defined -%}
      {%- if value_json.ZbReceived['0xCE98'].Endpoint == 4 -%}
      {%- if value_json.ZbReceived['0xCE98'].Power == 1 -%}
      ON
      {% else %}
      OFF
      {% endif %}
      {% endif %}
      {% endif %}
    state_on: "ON"
    state_off: "OFF"
    command_topic: "cmnd/ZigBeeTest/ZbSend"
    payload_on: '{ "device":"0xCE98", "Endpoint":4, "send":{"Power":"on"} }'
    payload_off: '{ "device":"0xCE98", "Endpoint":4, "send":{"Power":"off"} }'
    availability_topic: "tele/ZigBeeTest/LWT"
    payload_available: "Online"
    payload_not_available: "Offline"
    qos: 1
    retain: false

Координатор работает прекрасно.

p.s. В исполнительном устройстве нужно отрезать от МОДУЛЯ ножки P24,P23 так как они используются для входа кварца 32.768 и на плате (с нижней стороны) соединить P23-P13,P24-P12.

Координатор Tasmota-ZigBee:

LWT: Для Home-Assistant – Над правилами нужно еще поработать.

Rule
ON zbstate#Status==30 DO publish tele/ZigBeeTest/LWT Online ENDON
ON zbreceived#?#Reachable==false DO publish tele/ZigBeeTest/LWT Offline ENDON
ON zbreceived#0xCE98 DO publish tele/ZigBeeTest/LWT Online ENDON

Включение PerminJoin по кнопке BOOT=GPIO0

rule2 ON Switch1#State=2 DO zbpermitjoin 1 ENDON

p.s. Управление ключами с другой Tasmota:

publish cmnd/ZigBeeTest/zbsend { “device”:”0xCE98″, “Endpoint”:4, “send”:{“Power”:”off”} }

Схема дополнительного модуля: DipTrace Schematic – Replace-CC2530-to-ESP07s



Окт 132021


Порты реле внизу.

Порты выхода Реле 1-5 Реле и просто 6-7-8 порты Output 5V.

backlog sensor29 0,5,0; sensor29 1,5,0; sensor29 2,5,0; sensor29 3,5,0
backlog sensor29 4,5,0; sensor29 5,5,0; sensor29 6,5,0; sensor29 7,5,0

backlog SetOption36 0;SetOption65 1;wificonfig 4; SetOption59 1; TimeZone +3;TelePeriod 150

Входы:

backlog sensor29 8,2,1; sensor29 9,2,1; sensor29 10,2,1; sensor29 11,2,1

Правила пример:

on event#MCPINT_D11=1 do power4 on endon on event#MCPINT_D11=0 do power4 off endon
on event#MCPINT_D10=1 do power3 on endon on event#MCPINT_D10=0 do power3 off endon
on event#MCPINT_D9=1 do power2 on endon on event#MCPINT_D9=0 do power2 off endon
on event#MCPINT_D8=1 do power1 on endon on event#MCPINT_D8=0 do power1 off endon

При рестарте ВЫКЛЮЧИТЬ ВСЕ РЕЛЕ:

ON system#boot DO Power0 0 ENDON

Схема: DipTrace Schematic – 5-Relay-Version-1.0.dch Лист 1



Сен 202021


Схема Подключения BIG Tasmota (PDF)

USB

U2 GPIO15/GPIO13 = GPIO13 TASMOTA

backlog sensor29 0,2,1; sensor29 1,2,1; sensor29 2,2,1; sensor29 3,2,1
backlog sensor29 4,2,1; sensor29 5,2,1; sensor29 6,2,1; sensor29 7,2,1
backlog SetOption36 0;SetOption65 1;wificonfig 4; SetOption59 1; timezone +3

PZEM-016 RS485

PZEM-016 RS485

Схема: DipTrace Schematic – BIG-Tasmota-V1.0

Немного фоток сборки.

Июн 292021

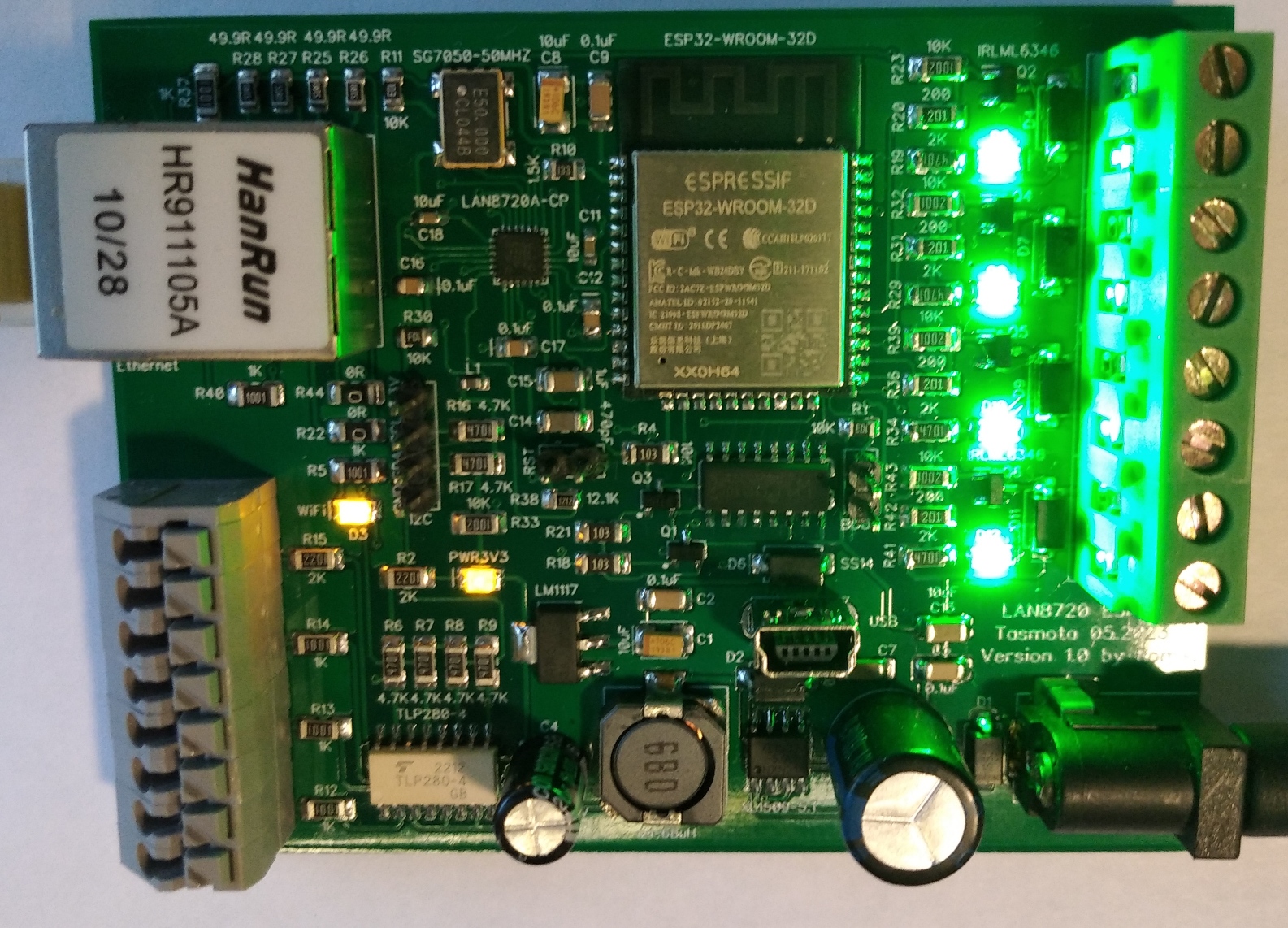

Схема:DipTrace Schematic – V3-Tasmota-MQTT-Ethernet-Module-6relay

template {“NAME”:“WT32-ETH01”,“GPIO”:[1,1,1,1,1,1,0,0,1,0,1,1,3840,576,5600,0,0,0,0,5568,0,0,0,0,0,0,0,0,1,1,0,1,1,0,0,1],“FLAG”:0,“BASE”:1}

Также можно установить и просто Wi-Fi модуль ESP8266.

DipTrace Schematic – ESP-12E-replace-WT32-ETH01-V3

p.s. AIN1 – при установки WiFi модуля отсутствует.

backlog SetOption36 0;SetOption65 1;wificonfig 4; SetOption59 1

Реле

backlog sensor29 0,5,0; sensor29 1,5,0; sensor29 2,5,0; sensor29 3,5,0; sensor29 4,5,0; sensor29 5,5,0

Входы

backlog sensor29 8,2,1; sensor29 9,2,1; sensor29 10,2,1; sensor29 11,2,1
backlog sensor29 12,2,1; sensor29 13,2,1; sensor29 14,2,1; sensor29 15,2,1

rule
on event#MCPINT_D15=1 do power0 on endon on event#MCPINT_D15=0 do power0 off endon
on event#MCPINT_D14=1 do power0 on endon on event#MCPINT_D14=0 do power0 off endon
on event#MCPINT_D13=1 do power6 on endon on event#MCPINT_D13=0 do power6 off endon
on event#MCPINT_D12=1 do power5 on endon on event#MCPINT_D12=0 do power5 off endon
on event#MCPINT_D11=1 do power4 on endon on event#MCPINT_D11=0 do power4 off endon
on event#MCPINT_D10=1 do power3 on endon on event#MCPINT_D10=0 do power3 off endon
on event#MCPINT_D9=1 do power2 on endon on event#MCPINT_D9=0 do power2 off endon
on event#MCPINT_D8=1 do power1 on endon on event#MCPINT_D8=0 do power1 off endon

Включить правила.

rule 1

p.s. Перепрошивка:

  1. Замкнуть BOOT
  2. Подключить основное питание
  3. Подключить USB
  4. Залить новую прошивку.

esptool.py –chip esp32 –port /dev/ttyUSB0 –baud 115200 –before default_reset
–after hard_reset write_flash -z –flash_mode dout –flash_freq 40m
–flash_size detect 0x1000 ../bootloader_dout_40m.bin 0x8000 ../partitions.bin
0xe000 ../boot_app0.bin 0x10000 .pio/build/tasmota32/firmware.bin



Июн 082021


Схема: DipTrace Schematic – 3-relay-esp-12e-ver-1-0

MCP23008-E/SO, 8-битный расширитель порта ввода/вывода

backlog sensor29 0,5,0; sensor29 1,5,0; sensor29 2,5,0
backlog sensor29 3,2,1; sensor29 4,2,1

backlog SetOption36 0;SetOption65 1;wificonfig 4

SetOption59 1

rule
on event#MCPINT_D3=1 do power2 toggle endon on event#MCPINT_D3=0 do power2 toggle endon
on event#MCPINT_D4=1 do power3 toggle endon on event#MCPINT_D4=0 do power3 toggle endon

LedLink IO14 – Внешний

Выходы/Входы

Реле 1 / Реле 2 / Реле 3 – расположения реле – вид сверху



Апр 012021


+5 GND – Перепутаны !!! выводы на плате !

Schematic_TWO-Relay-MQTT-2ESP_2021-04-05

Для ESP-12F
rule1 ON Power1#state=1 DO Power2 on ENDON ON Power1#state=0 DO power2 off ENDON

Для обоих модулей – PowerOnState off

Правило для ESP-01 – Reset ESP-12 и возврат в предыдущие состояние.

rule1 on power1#state=1 DO backlog delay 10; power1 off ENDON

backlog SetOption36 0;SetOption65 1;wificonfig 4



Мар 302021


8-Relay-Tasmota-Ver-1-0-Подключение (PDF)

Schematic_MQTT-Relay-8_2021-04-05

Настройка Tasmota (MCP23017) 16 Input/Output Ports

# Port D0-D7 OUTPUT

backlog sensor29 0,5,0; sensor29 1,5,0; sensor29 2,5,0; sensor29 3,5,0
backlog sensor29 4,5,0; sensor29 5,5,0; sensor29 6,5,0; sensor29 7,5,0

# Port D8-D15 INPUT

backlog sensor29 8,2,1; sensor29 9,2,1; sensor29 10,2,1; sensor29 11,2,1
backlog sensor29 12,2,1; sensor29 13,2,1; sensor29 14,2,1; sensor29 15,2,1

# Enable for binary Sensor

HOME ASSISTANT TIPS:
You can use SetOption59 1 in order to get extra SENSOR status telemetry messages in addition to event-triggered RESULT messages. This allows very good integration with Home Assistant because it needs to monitor only one payload for both periodic and instant messages using.

# Binary Sensor

binary_sensor:
– platform: mqtt
  name: “MCP23017 Test D8 SENSOR”
  state_topic: “tele/tasmota/SENSOR”
  value_template: “{{ value_json[‘MCP230XX’].D8 }}”
  payload_on: “1”
  payload_off: “0”
  availability_topic: “tele/tasmota/LWT”
  payload_available: “Online”
  payload_not_available: “Offline”
  qos: 0
 device_class: door

# Rule – Правила для включения реле при появления сигнала на входах.

rule
on event#MCPINT_D15=1 do power8 on endon on event#MCPINT_D15=0 do power8 off endon
on event#MCPINT_D14=1 do power7 on endon on event#MCPINT_D14=0 do power7 off endon
on event#MCPINT_D13=1 do power6 on endon on event#MCPINT_D13=0 do power6 off endon
on event#MCPINT_D12=1 do power5 on endon on event#MCPINT_D12=0 do power5 off endon
on event#MCPINT_D11=1 do power4 on endon on event#MCPINT_D11=0 do power4 off endon
on event#MCPINT_D10=1 do power3 on endon on event#MCPINT_D10=0 do power3 off endon
on event#MCPINT_D9=1 do power2 on endon on event#MCPINT_D9=0 do power2 off endon
on event#MCPINT_D8=1 do power1 on endon on event#MCPINT_D8=0 do power1 off endon

backlog SetOption36 0;SetOption65 1;wificonfig 4; SetOption59 1

Мар 182021


На Заметку:

  • DisplaySize 1
  • DisplayRows 8
  • DisplayCols 21

backlog displaysize 1; displayrows 8; displaycols 21

Послать текст на экран:

mosquitto_pub -h localhost -u xxx -P xxx -m “DisplayText MQTT” -t “cmnd/ESP32SSD1306/BackLog”

ESP32 с SSD1306 – Если не работает DisplayText – то нужно с начало дать команду

DisplayText [D1]

Выводим температуру ESP32 на экран.

rule1 on tele-ESP32#Temperature do DisplayText [l5c5]Temp: %value% C endon

Передать команду на другое устройство.

publish cmnd/ESP32_SSD1306/DisplayText 123
