Дек 112019


Вот собрал рабочую плату для изучения MicroPython-a на STM32F405

    • STM32F405 with MicroPython PYB V1.1
    • GPS SIm33ELA
    • MAX30102
    • BMP180
    • W5500 Ethernet (Пока с этим модулем проблемы)
    • Display TFT ILI9341
    • Li-Ion Зарядка будем работать от аккумуляторы
    • FLASH W25Q32
    • 5 Users Button (74HC14 для избежания дребезга)
    • RTC battery
    • Accelerometer-MMA76603 (Встроенный)

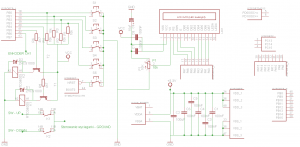

  • Распиновка подключения MicroPythonWeatherStation
  • W25Q32 FLASH DI->MOSI DO-MISO
  • X17 – BOOT1 – лучше не использовать



Фев 202012


STM3240G-EVAL – оценочная плата является законченной демонстрационной платформой для микроконтроллеров серии STM32F4XX со встроенным высокопроизводительным ARM®Cortex™-M4 32-бит микроконтроллеромSTM32F407IGH6. Плата поможет оценить весь спектр аппаратных возможностей микроконтроллера и начать разрабатывать собственные приложения.

Плата предоставляет возможность работать со следующими интерфейсами и периферийными модулями: USB OTG HS, FS USB OTG, Ethernet, управления двигателем, CAN, MicroSD карта, USART, аудио DAC, RS-232, IrDA, SRAM, MEMS, EEPROM и т.д.

Отличительные особенности:

  • Микроконтроллер STM32F407IGH6;
  • 16 Мбит SRAM;
  • SD-карта 1ГБ или больше;
  • Загрузка из Flash, системной памяти или SRAM;
  • Поддержка смарткарт стандарта ISO/IEC 14443 тип A и B;
  • I2C совместимые EEPROM8 КБ, MEMS и внешний разъем I/O;
  • IEEE 802.3-2002 совместимый Ethernet разъем;
  • Два CAN2.0 A/B канала, выведенных на разъем DB9;
  • Порт RS-232;
  • IrDA трансивер;
  • USB OTG (HS и FS) с разъемом Micro-AB;
  • Разъем управления двигателем;
  • I2S аудио ЦАП, стерео- аудио джек для головных телефонов;
  • 3,2” сенсорный TFT LCD;
  • 4 светодиода;
  • Встроенная камера и разъем для подключения внешней камеры;
  • 4-позиционный джойстик с селектором;
  • RTC с резервной батарейкой;
  • Внешний разъем для дочерней платы;
  • JTAG/SWD;
  • Встроенный в плату ST-LINK/V2;
  • Питание 5 В.

Плата имеет пять вариантов подключения питания:

  • разъем питания,
  • разъем USB FS,
  • разъем USB HS,
  • ST-LINK/V2,
  • дочерняя плата.

Во Flash память платы загружено демонстрационное программное обеспечение для проверки работы периферийных устройств и оценки возможности микроконтроллера.

Документация:

Программное обеспечение:

Купить или заказать

Янв 192012


  • Микроконтроллер STM32F407VGT6, основанный на 32-разрядном ядре ARM Cortex-M4F, с 1 МБайт Flash памяти, 192 кБайт ОЗУ в корпусе LQFP100;
  • Встроенный отладчик ST-LINK/V2 с выбором режима работы, позволяющим использовать набор как автономный STLINK/ V2 (с разъемом SWD для программирования и отладки);
  • Подача напряжения питания на плату: через шину USB или от внешнего источника питания 5 В;
  • Источник питания внешних приложений с выходным напряжением 3 В и 5 В;
  • LIS302DL, ST MEMS датчик движения, 3-осевой акселерометр с цифровым выходом;
  • MP45DT02, ST MEMS аудио датчик, всенаправленный цифровой микрофон;
  • CS43L22, аудио ЦАП с интегрированным усилителем класса D для громкоговорителя;
  • Восемь светодиодов:
  • -LD1 (красный/зеленый) для USB коммуникаций,
  • -LD2 (красный) для индикации наличия напряжения 3,3 В,
  • -Четыре пользовательских светодиода, LD3 (оранжевый), LD4 (зеленый), LD5 (красный) и LD6 (синий),
  • -2 USB OTG светодиода LD7 (зеленый) VBus и LD8 (красный) перегрузка по току;
  • Две кнопки: пользовательская и сброс (reset);
  • USB OTG FS с разъемом micro-AB;
  • Внешний разъем с выходом всех линий I/O корпуса LQFP100 для быстрого подключения к макетной плате и простого исследования сигналов.
  • Описание (PDF) STM32F4DISCOVERY

Янв 182012




Features

  • STM32F103VBT6 microcontroller in LQFP100 package (128kB Flash, 20kB SRAM, 2×SPI, 2×I2C, 3×UART, USB, CAN, ADC)
  • Two crystal resonators (8MHz, 32.768kHz)
  • 4-switch keyboard
  • 5-position joystick
  • 8 LEDs
  • Five 16-bit GPIO ports
  • Connector for 2×16 alphanumeric LCD (for example LCD1602)
  • LCD backlight with brighness control (PWM)
  • Digital thermometer TC77 (Microchip) with SPI
  • CAN interface with DB9M connector
  • USB interface (device)
  • Piezoelectric speaker
  • Analog potentiometer
  • 20-pin JTAG connector
  • USB connector for data transmission between PC and STM32 microcontroller
  • SD/MMC connector
  • DB9 connector and RS232 interface
  • Jumpers for boot memory selection
  • Manual PDF zl27arm_en



Янв 152012


TE-STM32F107 – встраиваемый модуль на основе 32-разрядного микроконтроллера STM32F107 компании STMicroelectronics. Примененный микроконтроллер имеет ядро Cortex-M3, порт Ethernet и два порта CAN. Проверенная схемотехника наиболее сложной части встраиваемой системы, оптимизированная топология платы, наличие функций отладки позволяют использовать модуль TE-STM32F107 как на этапе разработки, так и в составе серийной системы управления.

Особенности:

  • микроконтроллер STM32F107VCT6:
    • 72 МГц Cortex-M3,
    • 256 Кбайт флэш-памяти программ,
    • 64Кбайта ОЗУ,
    • два 12-разрядных АЦП (16 внешних каналов),
    • два 12-разрядных ЦАП,
    • Ethernet MAC 10/100,
    • USB OTG,
    • 2xCAN,
    • 5х USART,
    • 3х SPI,
    • I2C,
    • SDIO,
    • корпус LQFP100;
  • SPI флэш-память AT45DB161D (16 Мбит);
  • разъем и драйвер порта Ethernet;
  • разъем порта USB OTG;
  • 2 разъема и драйверы портов CAN;
  • 2 разъема порта UART;
  • разъем JTAG;
  • аудио-усилитель и динамик;
  • 31 линия портов микроконтроллера выведена на разъем;
  • разъем питания +7,5 … 9,0 В;
  • размеры платы модуля 85х70 мм.

На CD записаны:

  • установочные файлы системы Eclipse/GCC;
  • руководство по ее конфигурации;
  • проект программы тестирования модуля;
  • руководство по использованию этой программы.

Комплектация:

  • плата TE-STM32F107;
  • CD с документацией и программным обеспечением;
  • руководство пользователя в печатном виде.

Янв 152012




  • Two power supply options: power connector, USB connector
  • STM32F103RE: high-density performance line ARM-based 32-bit MCU with 256 to 512 kB Flash, USB, CAN, 11 timers, 3 ADCs and 13 communication interfaces
  • LPR430AL: 2-axis gyro (roll, pitch) 300°/s full scale with analog output and optional additional filters
  • LY330ALH: yaw-axis gyro 300°/s full scale with analog output and optional additional filters
  • LSM303DLH: 6-axis geomagnetic module: ±2 g / ±4 g / ±8 g linear acceleration full scale, magnetic field configurable full scale ±1.3 to ± 8.1 Gauss (max), I2C digital output
  • LPS001DL: pressure sensor 300-1100 mbar absolute full scale with I2C digital output and barometer
  • STLM75: temperature sensor with –55 to +125°C range and I2C digital interface
  • Extended connector for wireless connectivity
  • MicroSD™ card slot
  • COM connector with RTS and CTS signals
  • USB 2.0 full speed connection
  • Reset button
  • User LED and button
  • RoHS Compliant
Ноя 132011


Микроконтроллер STM32L152RBT6  Ядро Cortex-M3, 128 KB Flash, 16 KB RAM, 4 KB EEPROM

Интерфейсы USB 2.0 FS, 3xUSART, 2xSPI, 2xI2C, 8 таймеров
24-канальный 12-бит АЦП 1мкс, компараторы, 2х12-бит ЦАП
Полноценные часы реального времени
Встроенный контроллер LCD 8х40
Программатор отладчик ST-Link с возможностью программировать другие STM32.
LCD дисплей 24х8 в форм-факторе DIP28
Возможность измерения потребляемого тока
Четыре светодиода:
LD1 (красный/зеленый) для сигнализации обмена данных по USB
LD2 (красный) для питания 3.3В
Два пользовательских диода LD3 (зеленый) и LD4 (синий)
Две кнопки (user и reset)
Сенсорная клавиатура (четыре сенсорных кнопки или один слайдер)
Выводы STM32L152RBT6 выведены на контакты – можно использовать на беспаячной макетной плате

Руководство, примеры программного обеспечения, документация (English)

Сен 132011


ARDUINO / MAPLE like board with STM32F103RBT6.

FEATURES:

  • STM32F103RBT6 microcontroller
  • DCDC power supply allow power input voltage from 9 to 30V DC thus making possible to take virtually any power supply adapter on the market, also enable application which are in industrial power supply 24VDC.
  • carefully selected all components to work reliable in INDUSTIRAL temperature range -25+85C so the board can be used in INDUSTIRAL applications.
  • ULTRA LOW POWER voltage regulators and the consumption is only few microamps, which enables handheld and battery powered applications.
  • Li-Ion rechargable battery power supply option with BUILD-IN on board charger, so when you attach battery it is automatically charged and kept in this state until the other power source (USB or external adapter) is removed and it AUTOMATICALLY will power the board – no jumpers, no switches!
  • UEXT connector which allow many existing modules like RF, ZIGBEE, GSM, GPS to be connected
  • allow RTC – Real Time Clock.
  • CAN with driver allows automotive applications
  • micoSD-card for data logging
  • NOISE IMMUNE design.
  • Separate voltage regulator for the Analog part, which allow the ADC to be read correctly without the digital noise pickup.
  • Optionally if someone need higher precision and temperature stability in Analog reading we have provision on the board for Aref preciese source.
  • the LEDs and the BUTTONs are on the edge of the board so there is easy access even if the boards have shields on them
  • all components are LOWER than the connectors, so the shields do not interference with them
  • mini USB connector is used which is common and used in most cell phones, so you do not have to buy other cables
  • original Arduino design had flaw and the connectors were not spaced at 0.1″ this make perfo board use impossible, to keep the compatibility we have same spacing but we add next to this connector on 0.1″ which customer can use with perforated boards
  • all signals on the connectors are printed on top and on bottom of the board, so when you check with probe you know exactly which port you are measuring
  • 4 mount holes make board attachment easier

DOCUMENTS:

HARDWARE:

SOFTWARE:
